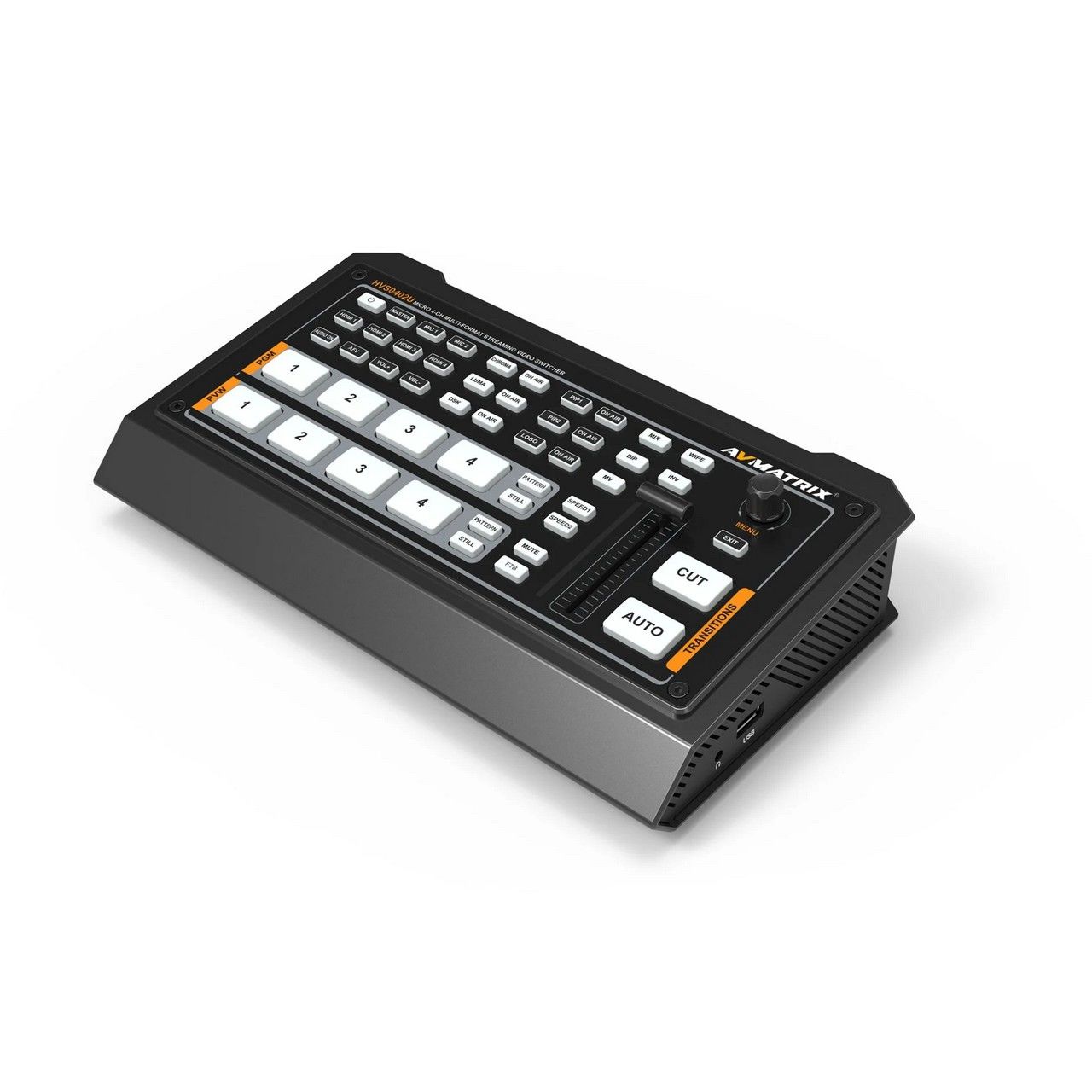

AVMatrix HVS0402U Mikro 4 Kanal HDMI Canlı Akış Video Değiştirici
Ana Özellikler
4 Kanal otomatik sin
yal algılayan HDMI girişler
1 adet HDMI Program çıkışı, 1 adet HDMI çoklu kaynak izleme çıkışı, 1 adet USB-C çıkış
Konfigure edilebilir ve atanabilir AUX çıkışı
Kayıt ve Stream için USB-C çıkışı
Net olarak görülebilir, çoklu kaynak ve durum sayfası
USK : Up stream key ; Luma key, Chroma key, 2 adet PiP veya PoP
DSK : Down Stream Key ve Görsel üzerine Logo
T-bar/ Auto/ Cut geçişler; çeşitli efektler: WIPE (9×2 patern) / MIX / DIP
Ses Mikseri : HDMI ile gelen dahili ses ve 2 kanal (Mikrofon veya line in) girişleri / giriş sinyallerine "delay” efekti eklenebilir
Medya seçenekleri : 49 hafızada patern, 16 eklenmiş görsel/imaj, 16 kaydedilmiş imaj, 2 Renk üretici
Uzaktan kontrol PC yazılımı için LAN portu
Tally için FTB/ MUTE/ STILL/ GPIO
Kullanıcı konfigurasyonlarını okuma veya dışarı aktarma
Kompakt 4 Kanallı Video Değiştirici
4 x Otomatik Algılanan HDMI Girişi
HDMI PGM ve Çoklu Görünüm Çıkışları
Bilgisayar Uygulamalarına 1 x USB Type-C Çıkışı
1080p60’a kadar Video G / Ç’yi destekler
Luma / Chroma Key, Mix / Fade / Wipe Efektleri
T-Bar, Otomatik ve Kesme Geçişleri
Ses Karıştırma, Çoklu Görünüm, PiP Düzen
Teknik Özellikler
Bağlantılar
Video Giriş
HDMI A-tipi x4
Video Çıkış
HDMI A-tipi PGM x1
HDMI A-tipi Multiview x1
USB2.0 C-tipi x1 (PC üzerinden stream için)
Atanabilir HDMI 1~4, PGM, Clean PGM, PVW, Colour Bar, Multiview
Ses Giriş
MIC/line x2 (3.5mm stereo ses)
PC Kontrol Portu
LANx1
Medya Hafızası
USB tip-A x1 (resim yükleme ve yazılım güncelleme için)
Tally Portu
DB-15 x1
Güç girişi
DC 12V x1
Fonksiyonlar
Geçiş Araçları
T-Bar / Otomatik / Kesme
Efektler
WIPE (9X2 patern) / MIX / DIP / STILL(dodma) / PATERN / MUTE / FTB
Layouts
Çoklu görüntü ekranın iki format görünümü vardır (6 pencere ve durum bilgisi)
Keys
Upstream Key : Luma Key x1 / Chroma Key x1 / PiP x2 / PoP
Downstream Key : DSK x1 / Logo x1
Ses Mikseri
HDMI x4 ve Mic/line x2
Audio Delay
0-500ms
Media Format
Cihazla gelen : 49 Preset patern
Yerel imaj :
16 adede kadar yüklenmiş imaj
Kaydedilen imaj :
16 adede kadar kaydedilebilen imaj
Üreticiler
Patern üretici x1
Renk üretici
x2
Standartlar
HDMI girişinin desteklediği formatlar
1080p 60/ 59.94/ 50/ 30/ 29,97/ 25 / 24 / 23.98
1080i 50/ 59.94/ 60
720p 60/ 50/ 30/ 25 / 24
576i 50, 576p 50, 480p 59.94 / 60, 480i 59.94 / 60
HDMI PGM çıkış
1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29,97/ 25 / 24 / 23.98
1080i 50/ 59.94/ 60
HDMI Multiview çıkışı
1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29,97/ 25 / 24 / 23.98
1080i 50/ 59.94/ 60
HDMI Renk Uzayı
RGB/YUV
USB Capture Çıkışı
MJPG, up to 1080p 60
Medya Format
USB disk format support : FAT32, Ext3, Ext4, up to 256 GB
Image format support : png, bmp, jpg, gif. Jpeg, ppm, pbm, tif, jps, mpo, tga
Logo format support : png, bmp, jpg, gif. Jpeg, ppm, pbm, tif, jps, mpo, tga
Logo Size Support : 10×10 piksel to 600×600 piksel
